시스(SIS) 복합방수 단열시트 복합방수

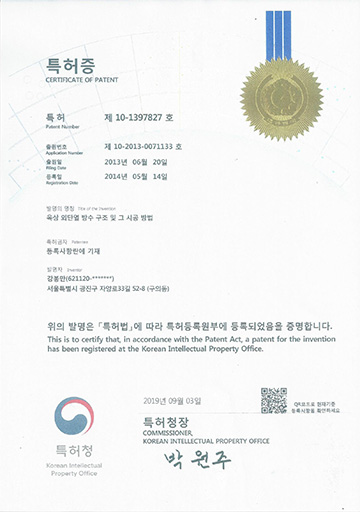

특허기술 제 1397827호
알루미늄필름(Aluminum Film)마감 단열시트와 자착식 계량 아스팔트 방수시트 상면부직포 면에 우레탄 방수층을 도포시키는(노출, 비노출) 단열시트 복합방수
시스(SIS) 단열시트 복합방수
시스(SIS) 단열시트층 위에 프라이머 없이 시공 가능한 자착식 개량 아스팔트시트 상면에 우레탄 도포를 함으로써 완성되는(노출, 비노출) 두가지 적용되는 방수공법
시스(SIS) 단열시트 깔기

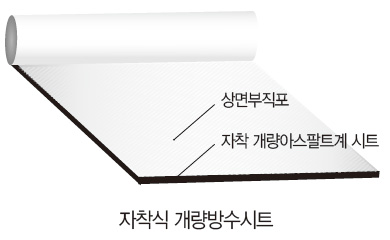

시스(SIS) 자착 개량 아스팔트시트 깔기

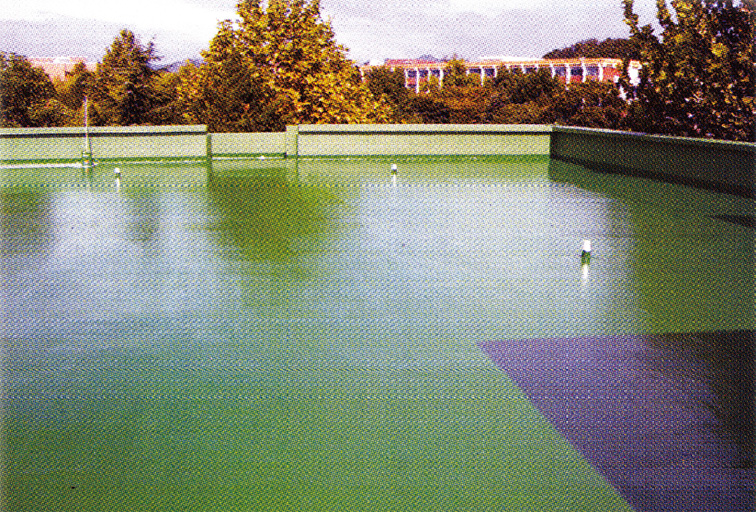

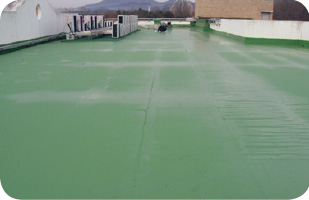

우레탄 도포 완료

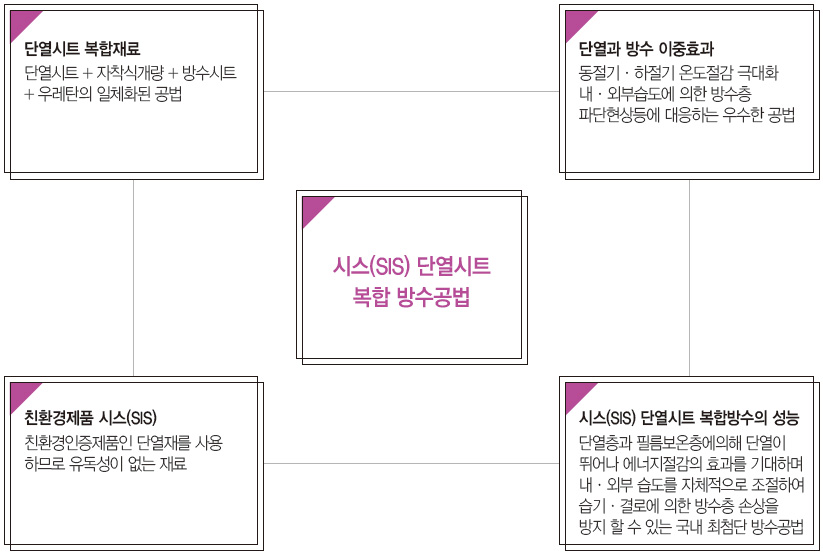

시스(SIS) 단열시트복합 방수란?
자착식 폴리에스터 발포폼 단열재 상부층 Aluminum Film, 하부층 증착PET(필름), 자착식 Asphalt Sheet, Polyurethane등을 서로 결합하여 부착, 도포하는 공법으로 습기ㆍ결로차단에 매우 뛰어난 완전복합식시트 방수공법이다.

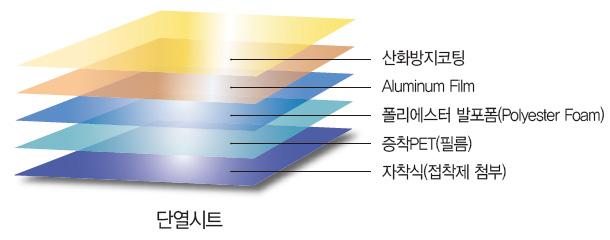

시스(SIS) 단열시트 복합방수공법의 재료적 구성

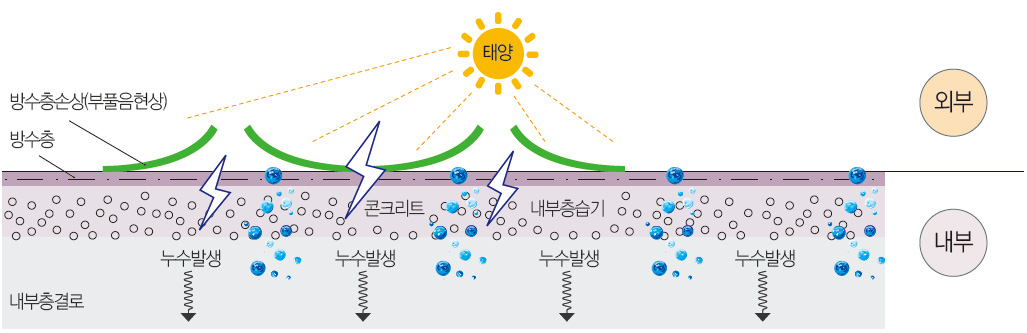

기존 방수공법의 하자사례
일반 복합방수
▶ 시트와 시트죠인트 간격을 50mm이상 띄움 처리하는데 있어서 온도상승에 의한 시트죠인트 사이에 결로현상에 의한 파단, 찢김 현상으로 인하여 하자 발생.
▶ 외부온도와 내부온도차에 의하여 방수층 자체의 에어 발생빈도가 약하기 때문에 죠인트 하자율 이 매우 높아진다
일반 도막방수
▶ 방수층 하면의 습기와 콘크리트 내부 결로현상이 빈번하게 발생하기 때문에 부풀음, 파단을 막을 수 없기 때문에 하자발생 빈도가 매우 높다.
▶ 단일층 방수재로(주제, 경화제) 비율로 맞추어서 도포를 하기 때문에 정밀시공 불가능
시스(SIS) 단열시트 복합방수

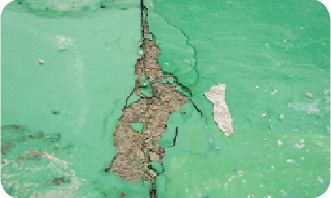

방수 외부 온도차에 의한 파단현상

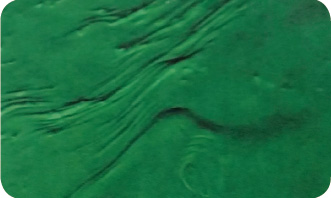

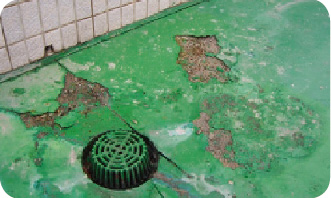

방수 바탕면 경화불량 현상

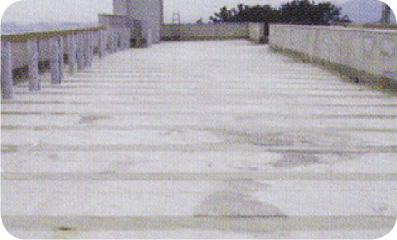

방수 습기ㆍ결로현상으로 들뜸 박리현상
시스(SIS) 단열시트 복합방수 개요 [노출공법]
본 기술은 방수층에 치명적인 영향을 미치는 콘크리트의 내ㆍ외부습기 및 결로 발생을 차단시키는 단열시트를 씀으로써 기존 복합방수재의 부착성 문제, 들뜸, 파단, 찢김 현상을 방지하기 어려운 문제점을 단열시트와 우레탄(노출, 비노출) 도막의 상호단점을 보완하여 개발한 에너지절감 효과성과 방수 내구성능을 극대화시킨 혁신적인 복합방수공법

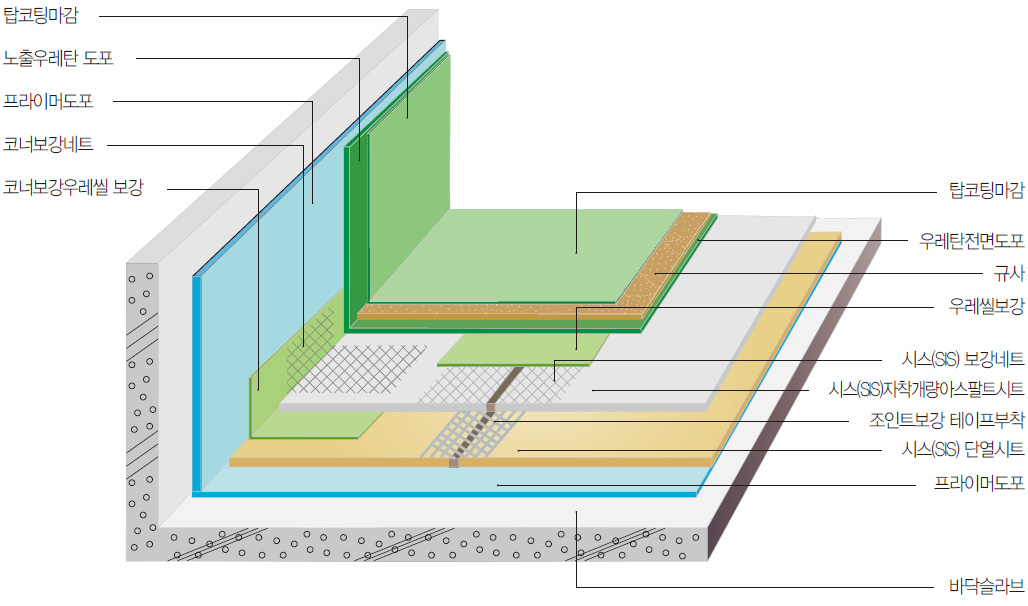

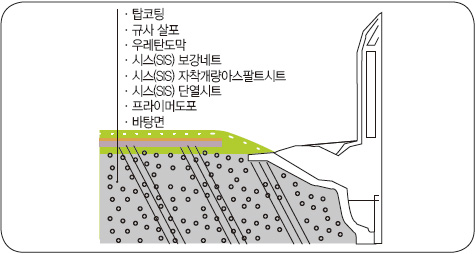

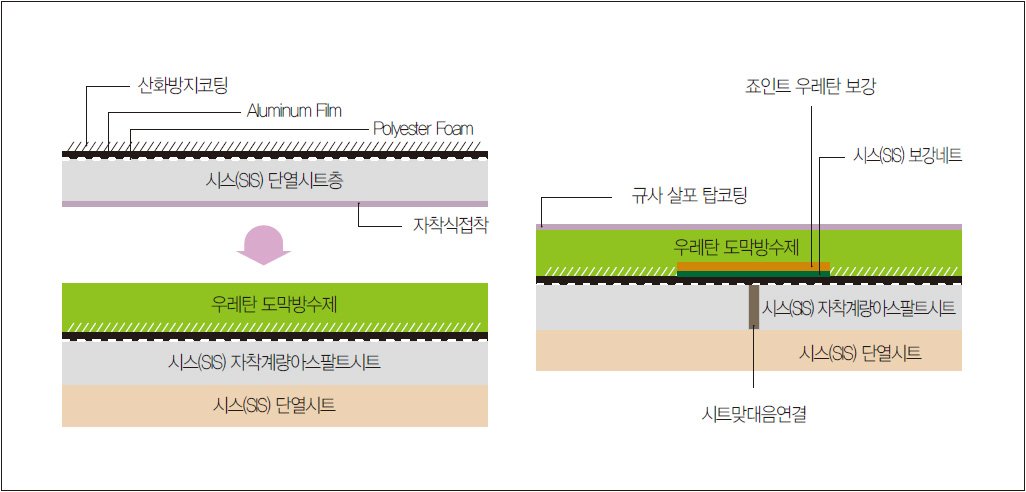

노출마감공법 개념도
노출공법 시공순서

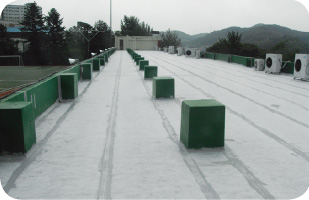

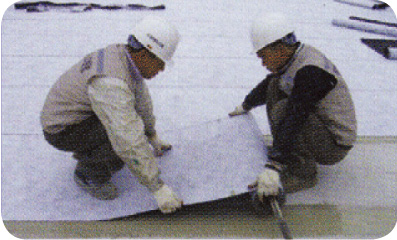

단열시트작업

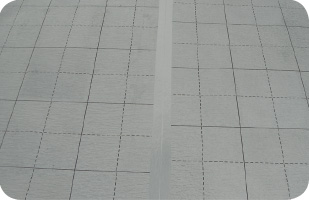

자착 계량 아스팔트 시트깔기작업

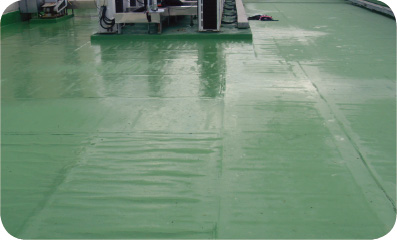

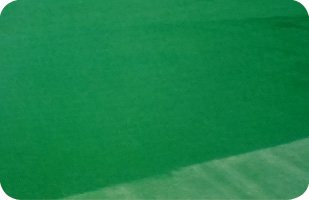

우레탄 도포완료

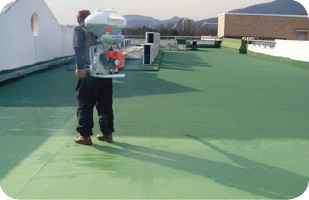

규사살포작업
규사살포완료

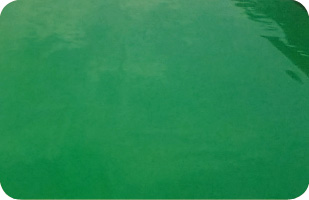

탑코팅완료

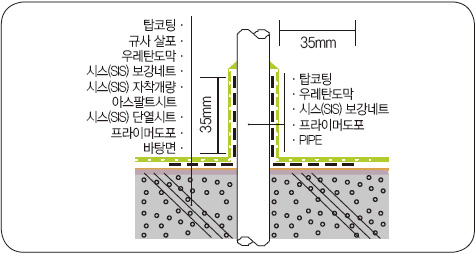

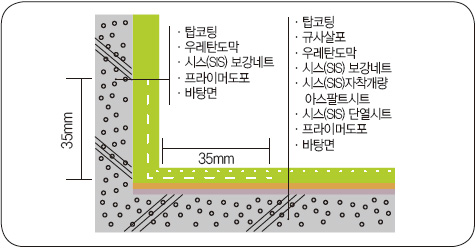

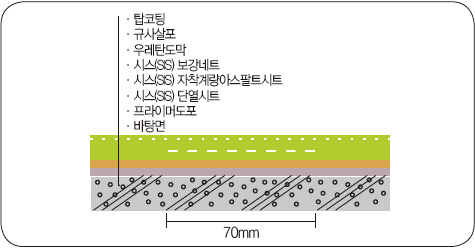

방수상세도(노출공법)
